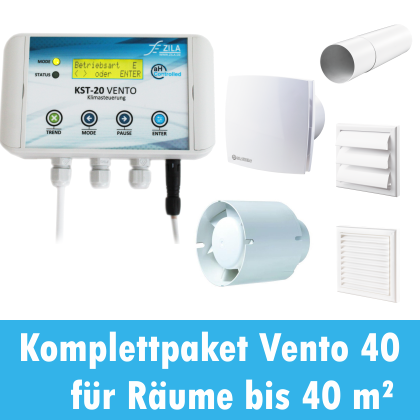

Komplettpaket KST-20 Vento 40m²

550,00

Komplettpaket bestehend auf KST-20 Vento, Sensoren und Ventilatoren für Räume bis 40m² sowie Zubehör und Montagematerial

Artikelnummer: 6400-1-0003 Kategorien: , ,

Beschreibung

Klimasteuerung KST-20 Vento

KST-20 Vento Produktbild
KST-20 Vento Produktbild

inkl. Innen- und Außenklimasensor
Die KST-20 Vento ist eine Klimasteuerung mit aH-Controlled Technologie zur Lüftung, Entfeuchtung und Kühlung für privat, gewerblich und industriell genutzte Räume aller Art. Mit den drei Betriebsmodi zur Lüftung, Entfeuchtung und Kühlung kann die Klimasteuerung KST-20 Vento flexibel in nahezu allen Wohn-, Arbeits- und Industriebereichen eingesetzt werden.

  • Automatische, kontrollierte Klimasteuerung mit aH-controlled Technologie
  • Separate Anschlüsse für Zu- und Abluftelemente bis 500W
  • Einsetzbar für gewerblich, privat und industriell genutzte Räume
  • Display und Bedientasten zur Anzeige und
    Konfiguration der Messwerte und Parameter

Multifunktionale Klimasteuerung KST-20 Vento zur intelligenten Lüftung, Entfeuchtung und Kühlung von Räumen aller Art.

Funktionen und Betriebsmodi

  • Raumlüftung konform zu Norm DIN 1946-6
  • Raumentfeuchtung in Abhängigkeit der absoluten Feuchte
  • Temperaturgeführte Raumkühlung
  • Schutz vor Austrocknung des Raumes:Trockenschutz
  • Schutz vor Auskühlung des Raumes: Frostschutz
  • Zeitschaltuhr mit Aktiv- und Passivzeiten

Anschlussmöglichkeiten:

  • Getrennte Anschlüsse für Zu- und Abluftelemente bis maximal 500W
  • Alternativ können folgende Geräte angeschlossen werden
    • 1-stufige Lüftungsventilatoren
    • 2-stufige Lüftungsventilatoren
    • Drehzahlgesteuerte Ventilatoren (0…10VDC)
    • 230V motorbetriebene Fensteröffner
    • 12V Lüftungsklappen

Komfortfunktionen

Menü und Bedientasten der KST-20 Vento
Menü und Bedientasten der KST-20 Vento

Zum Funktionsumfang der Klimasteuerung KST-20 Vento gehören neben den automatischen Betriebsmodi zur Lüftung, Entfeuchtung und Kühlung weitere Komfortfunktionen. Mit der integrierten Zeitschaltuhr können minutengenau Pausenzeiten und Aktivzeiten für die Lüftungsgeräte eingestellt werden. Über eine Taste am Gehäuse der Steuerung kann jederzeit ein Lüftungsvorgang manuell gestartet werden. Mit der „Frostschutz-Funktion“ wird verhindert, dass der überwachte Raum zu sehr auskühlt, während eine „Trockenschutz-Funktion“ dafür sorgt, dass die Feuchtigkeit im Raum für Mensch und Gebäude auf einem gesunden Niveau bleibt.
Über das beleuchtete Display und die Bedientasten lassen sich die verschiedenen Konfigurationen und Einstellungen komfortabel vornehmen.

Ventilatoren für Räume bis 40m²

Zuluft: Rohreinschubventilator Tubo 100

Rohreinschubventilator Tubo 100
Rohreinschubventilator Tubo 100

Produkteigenschaften:

  • Typ: Rohreinschubventilator
  • Maximale Förderleistung: bis 102 m³/h
  • für den Einschub in Lüftungsrohre
  • Einfache Wartung
  • Dauerbetrieb
  • Kugellagermotor

Technische Daten:

  • Leistung: 14W
  • Stromverbrauch: 0.085A
  • Förderleistung: 28l/s
  • Schalldruckpegel: 38dBA

Abmessungen:

Tubo-100-abmessungen
Tubo-100-abmessungen
  • d = 98mm
  • L = 115mm
  • l = 30mm

Abluft: Ventilator Quatro 100

Ventilator-Quatro-C
Ventilator-Quatro-C

Produkteigenschaften:

  • Maximale Förderleistung bis 88 m³/h
  • geeignet für Wand- oder Deckenmontage
  • Einfache Wartung
  • Dauerbetrieb
  • mit Rückschlagklappe
  • Kugellagermotor
  • Schutzklasse: IP34

Technische Daten:

  • Leistung: 14W
  • Stromverbrauch: 0.085A
  • Förderleistung: 24 l/s
  • Schalldruckpegel: 33 dBA

Abmessungen:

Quatro-C-abmessungen
Quatro-C-abmessungen
  • a = 152mm
  • b = 120mm
  • c = 126mm
  • D = 100mm
  • e = 30mm

Zubehör und Montagematerial

2x Teleskoprohr RTR100/0.35-0.5

RTR 100 0.35-05m
RTR100 0.35-05m
  • je ein Rohr für Zuluft und Abluft
  • weißes, ausziehbares Rohr aus PVC-Material
  • Form: rund
  • Länge: 350-500mm
  • Anschlussdurchmesser: 100mm
RTR-Abmessungen
Teleskoprohr 100
  • D1= 100mm (innen)
  • D2= 103mm (außen)
  • D3= 104mm (innen)
  • D4= 107mm (außen)
  • L= 0.35-0.5m

Kunststoffabdeckgitter mit Verschlussklappen

  • zur Außenwandmontage
  • geeignet für Montage an runden Lüftungsrohren
  • Verschlussklappen verhindern Rückströmen der Luft
  • Temperatur- und UV-beständiger Kunststoff
  • temperaturbeständig
  • Unterputzhalterung
  • Einfache Wartung
decor_abdeckung_mit_abmessung
Universal Decor Abdeckung mit Abmessungen

Abmessungen:

  • a= 154mm
  • b= 110mm
  • l = 15mm
  • L1 = 45mm
  • D = 100, 125, 55×110 (mm)

Kunststoffabdeckgitter mit Insektenschutznetz

Kunststoffabdeckgitter mit Insektenschutznetz
Kunststoffabdeckgitter mit Insektenschutznetz
  • Wandmontage
  • Dekorabdeckung der Ansaug- und Ausblasöffnungen
  • Anschluss an runde Lüftungsrohre
  • UV- und Temperaturbeständig
  • Kunststoff
  • Mit Insektenschutznetz
  • Einfache Wartung

Abmessungen:

Innenabdeckung mit Gitter
Innenabdeckung mit Gitter
  • a = 154
  • b = 154
  • L = 39
  • l = 15
  • e*f = 110×110
  • Ø D = 100, 125, 55×110

Lieferumfang

  • 1 x Klimasteuerung KST-20 Calima
  • 1 x Klima-Innenfühler als Aufsteckfühler ohne Kabel
  • 1 x Klima-Außenfühler inkl. 10 m Kabel
  • 1 x Abluftventilator, Typ Quatro C 125
  • 1 x Rohreinschubventilator, Typ Tubo 125
  • 2 x Teleskoprohr DN125/0.35-0.5
  • 1 x Kunststoffabdeckgitter mit Verschlussklappen
  • 2 x Kunststoffabdeckgitter mit Insektenschutznetz

Dokumente und Downloads

Handbücher und Datenblätter zu unseren Produkten finden Sie im Bereich Dokumente und Downloads

Zusätzliche Informationen

Abmessungen Gehäuse

160x90mm (LxB)
